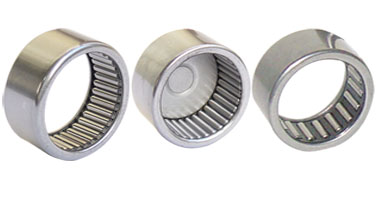

沖壓外圈滾針軸承的外圈是用薄鋼板精密沖壓成形的，結構空間小，且具有較大負荷容量。適用于安裝空間受到限制和殼體孔不宜作為滾道的場合。且壓入軸承座孔后不必進一步軸向定位。
主要結構形式：
| 軸承代號 |
結構特點 |
| HK |
穿孔型 沖壓外圈滾針軸承 |
| HK...RS |
穿孔型 沖壓外圈滾針軸承 單面帶密封圈 |
| HK...2RS |
穿孔型 沖壓外圈滾針軸承 雙面帶密封圈 |
| BK |
封口型 沖壓外圈滾針軸承 |
| BK...RS |
封口型 沖壓外圈滾針軸承 一面帶密封圈 |
| F |
穿孔型 沖壓外圈滿裝滾針軸承 |
| FY |
穿孔型 沖壓外圈滿裝滾針軸承 （油脂限位） |
| MF |
封口型 沖壓外圈滿裝滾針軸承 |
| MFY |
封口型 沖壓外圈滿裝滾針軸承 （油脂限位） |
| SCE SCH
|
穿孔型 沖壓外圈滾針軸承 |
|
BEC BCH |
封口型 沖壓外圈滾針軸承 |
| B |
沖壓外圈滿裝滾針軸承 |
|
|
該類滾針軸承一般不用內圈。如果需要使用內圈，可選用IR型內圈。
DF沖壓外圈滾針軸承分為軸承兩端穿孔（HK型）和軸承的一端封閉型（BK型）。與穿孔型沖壓外圈滾針軸承相比，封口型軸承的一端為密閉式，適用于軸端，且可承受小的軸向游動力。 |
密封型沖壓外圈滾針軸承 |
密封型沖壓外圈滾針軸承帶有密封圈密封，在一般工作條件下，可保護軸承免于雜物侵入和潤滑脂泄漏。故在使用溫度為-20℃-120℃的范圍內，可長期運轉。若能適時補充合適的潤滑脂或短期使用中，可用于+130℃.
密封圈采用合成橡膠制成，唇部彈性好，并用鋼板襯芯，機械剛性強，另外，密封圈對保持架起軸向引導作用。 |
